암파쇄 방호시설 (설치지침 - 건교부 발행) 문제점 검토

안녕하세요.



오늘은 암파쇄 방호시설 설치 지침 올려드립니다.



암파쇄방호시설 설계시 참고 할 수 있는 자료입니다.







2004년 11월에 발행된 암파쇄 방호시설 설치 지침입니다.



암파쇄 방호시설 관련하여



많은 내용들이 담겨있습니다.







암파쇄 방호시설 설치대상, 기본원칙, 설치목적, 검토조건등이 포함되어있으며



유지관리에 필요한 뒷채움 높이 관리, 유사시 대비요령, 유지관리 항목등에 대해



검토한 자료입니다.

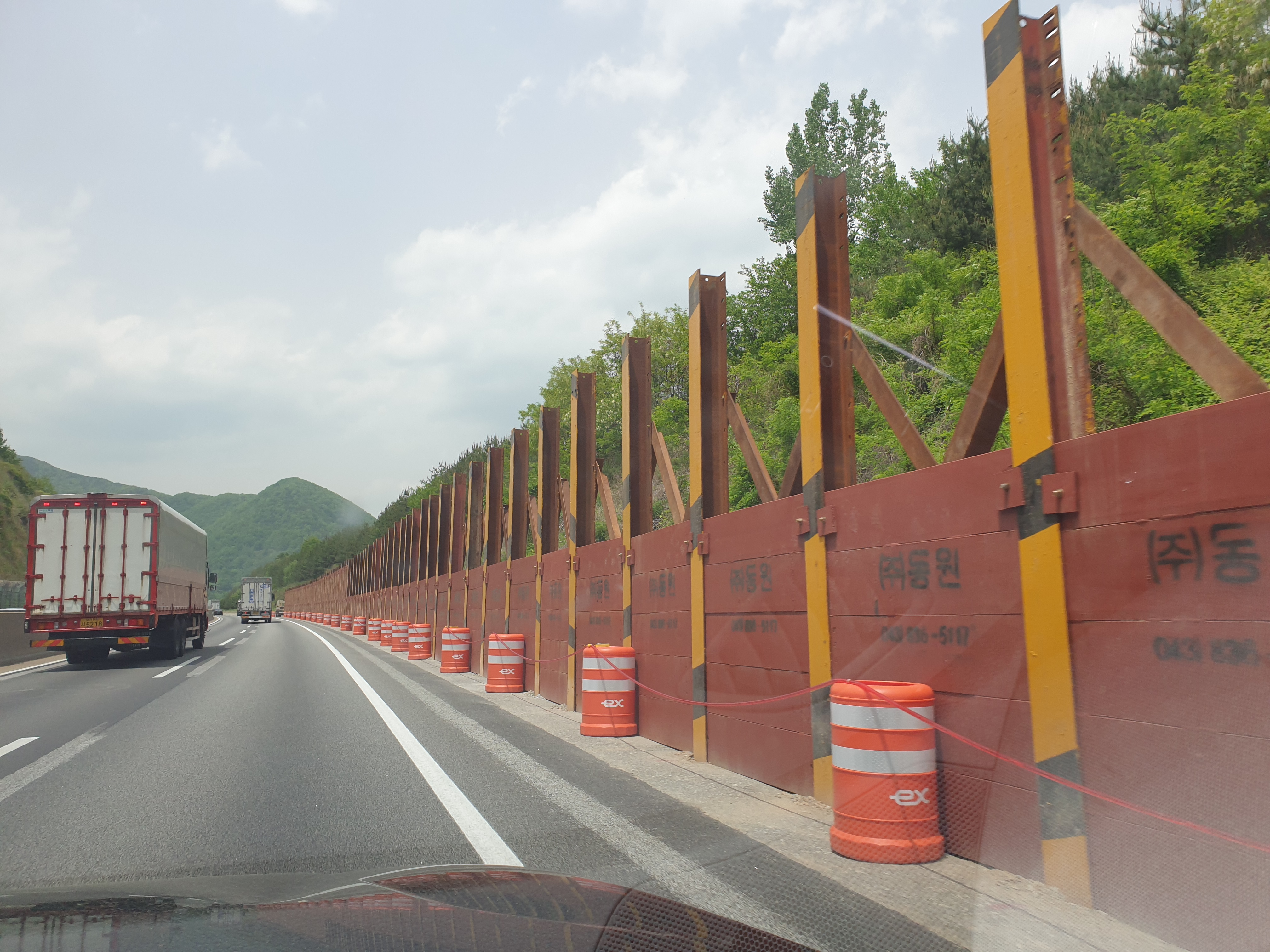

암파쇄 방호시설 설치 시공1



1.암파쇄 방호시설 설치지침 (건교부2004).pdf

3.35MB



pdf로 된 자료입니다.



참고하세요~

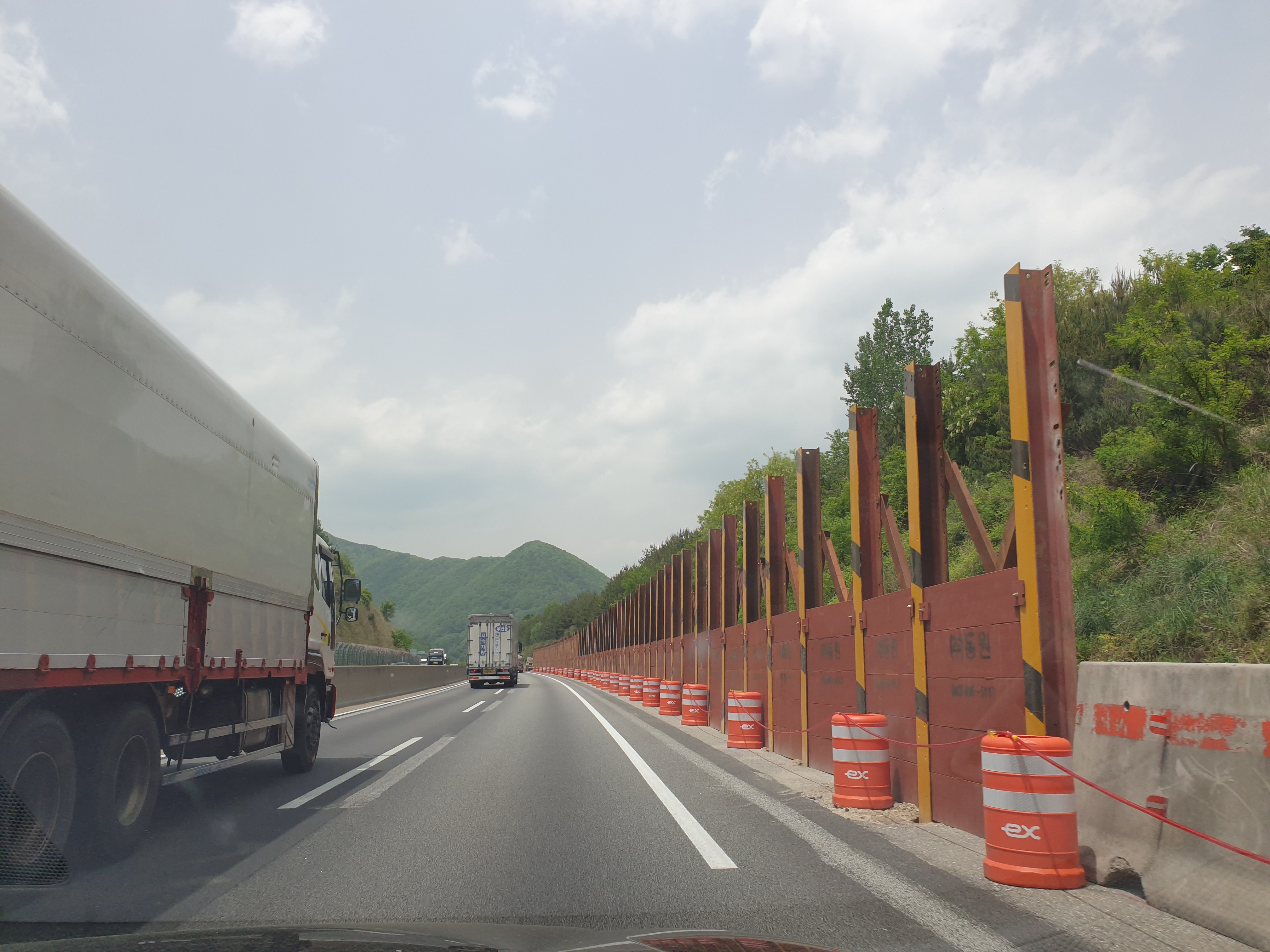

암파쇄 방호시설 설치 시공2





암파쇄 방호시설 설치지침내에는



기존 암파쇄 방호시설 설기기준에 대한 검토도 있으며



설계 방법, 낙석운동이론 소개, 일상 점검표등이 있습니다.







암파쇄 방호시설 설치 시공3



암파쇄 방호시설 일반 도면도 있지만



각 시공 업체들마다 시공 방법이나 토류판 규격들이 다르니



이에 따른 고려도 해야됩니다.











암파쇄방호시설 설치 시공4

암파쇄 방호시설 설치 지침에 나와있는 일반 도면으로는 시공이



어렵습니다.





문제점을 몇가지 들어 보겠습니다.



우선 천공후 천공홀을 모두 콘크리트로 타설하게 되어있는데



이는 시공상 불가능합니다.



천공후 빔을 근입후 콘크리트를 채우면



빔을 수직으로 세워 놓기가 어렵습니다.



콘크리트가 유동적이어서 빔이 수직으로 서있지 못합니다.



그래서 현장에서 실제 시공시는



천공후 나온 암슬러지를 채운후



상부 10~20Cm정도만 콘크리트를 타설하게 됩니다.



이런 방식의 시공이 아니면



빔의 수직도를 잡기가 어렵습니다.



빔이 수직으로 설치되어야



빔 사이로 강재토류판을 설치 할 수 있습니다.









암파쇄방호시설 설치 시공5





암파쇄 방호시설 설치지침의 일반 도면으로 시공을 하게 되면



빔을 수직으로 세우지 못할 뿐만 아니라



해체시 h-pile을 절단해야 되어서



작업 자체가 위험할 뿐만 아니라



절단된 빔이 사장되어 재료비가 급상승하며



지반에 남아있는 h-beam은 환경 오염을 유발하게 됩니다.



법적으로도 문제가 되는 부분입니다.



누가 신고하면 ㅠㅠ...





암파쇄 방호시설





암파쇄방호시설 설치지침1



암파쇄방호시설 설치지침2

암파쇄방호시설 설치지침의 일반도면에는



브레싱 앵글이 있으나



이또한 재료비만 상승되는 부분이며



구조부재가 아닙니다.



암파쇄방호벽은 자립식으로 설계가 되어



H-PILE과 토류판의 힘만으로 버티는 구조입니다.



앵글은 간격재 역할을 할 뿐입니다.







상기 첨부한 사진과 같이 암파쇄 방호시설 설치지침에 대한 검토중



"브레싱 앵글은 외적인 안정감은 있으나



구조적으로 역할이 거의 없음"



이라고 검토를 하였으나



암파쇄방호시설 설치지침에 첨부한 일반도에는



브레싱 앵글이 표시되어 있어



현장 시공에서는 많은 혼선이 생기고 있는



실정입니다.









현장 실정에 맞게 암파쇄방호시설 설치지침이



개정되었으면 하는 바람입니다.
